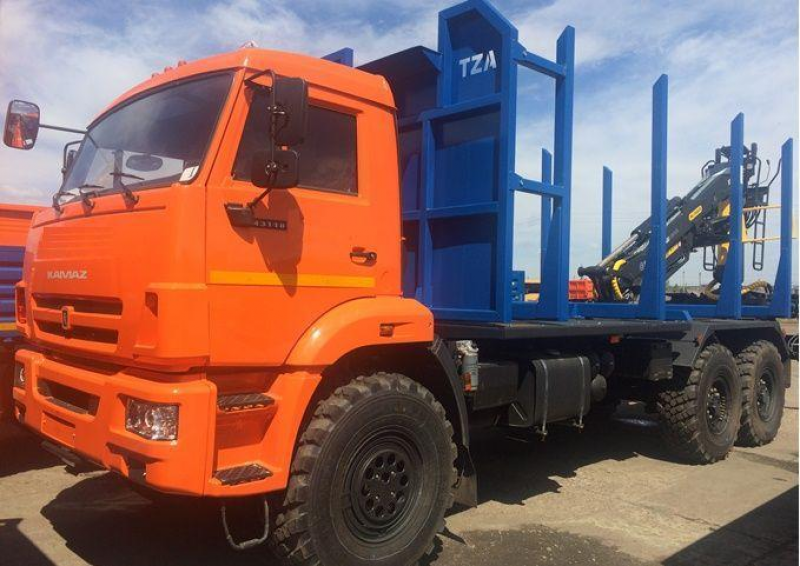

Сортиментовоз с ГМУ Велмаш Сортиментовоз / лесовоз
Базовая модель шасси | 43118-3090-50 |
Описание комплектации а/м | площадка с кониками, гидроманипулятор |
Марка ГМУ | VM10L74 |
Комплектация шасси | Колесная формула 6х6,Односкатная ошиновка, МКБ, МОБ, дв. КАМАЗ 740.705-300(Е-5), топл. ап. BOSCH, Common Rail, ДЗК, Топливный бак 210+350 л., Коробка передач ZF9. Есть спальное место. Кнопка УВЭОС (Эра-ГЛОНАСС) |
Модель | VM10L74 |
Момент грузовой, кНм | 100 |
Максимальный вылет стрелы, м | 7.4 |
Грузоподъемность на max.вылете, кг | 1350 |
Грузоподъемность на min. вылете,кг | 3100 |
Угол поворота колонны, град. | 425 |
Масса манипулятора (без захвата с ротатором), кг | 1820 |
Угол поворота вала ротатора, град | Бесконечный |
Автомобиль-сортиментовоз с ГМУ состоит из следующих основных сборочных единиц: шасси автомобиля KAMA3-43118 и навесного технологического оборудования, включающего в себя надрамник, ограждение кабины, коники, кожухи грязезащитные, лестницу, электрооборудование, гидроманипулятор и гидрооборудование.
Надрамник изготовлен из стали 09Г2С, представляет собой зашитый швеллер толщиной 8 мм связанного между собой поперечинами и крестовиной для обеспечения дополнительной прочности напряжений изгиба при погрузочно-разгрузочных работах в области установки гидроманипулятора. Гидроманипулятор устанавливается с помощью крепления шпилек на втулки при помощи сварки втулок с пластинами на боковых листах, что также обеспечивает дополнительную прочность напряжений изгиба при погрузочно-разгрузочных работах, с соблюдением всех рекомендаций руководства по монтажу ПАО КАМАЗ и концерна PALFINGER.
Ограждение кабины передний щит предохраняет кабину от ударов бревен во время погрузки и при транспортировке. Крепление ограждения кабины к раме осуществляется с помощью болтовых соединений. Материал ограждения кабины из стали 09Г2С.
Коники толщиной 8 мм, предназначены для укладки и перевозки в них сортиментов. Конструкция коников состоит из основания коника, стоек и платиков. Два из четырех коников оборудованы системой увязки воза, включающей лебедку с тросом и пальцы для фиксации троса. Крепление коников к раме осуществляется с помощью болтовых соединений, что обеспечивает их ремонт и замену в процессе эксплуатации. Материал коников из стали 09Г2С.
Настилы предохраняют аппараты и элементы базового шасси от ударов. Настилы установлены сверху рамы при помощи болтовых соединений, что облегчает доступ к агрегатам шасси при техническом обслуживании и техническом ремонте. Материал настилов из стали Ст3ПС. Кожухи грязезащитные также выполнены из стали Ст3ПС.
Дополнительное электрооборудование включает в себя электрооборудование гидроманипулятора для освещения рабочей зоны при погрузке леса, подачи звукового сигнала, а также для запуска коробки отбора мощности (КОМ) базового автомобиля расположенного на нижнем щитке выключателей приборов.
Гидрооборудование включает в себя гидронасос от Итальянского производителя OMFB, гидробак, гидрооборудование гидроманипулятора и систему трубопроводов, рукавов низкого и высокого давления. Гидробак ёмкостью 200 литров исключает возможность нагрева масла при погрузочно-разгрузочных работах автомобиля-сортиментовоза, что обеспечивает возможность работать без масляного радиатора.
Расстояние от ограждения кабины до гидроцилиндра гидроманипулятора
6540 мм, что обеспечивает безопасную погрузку, транспортирование и разгрузку сортамента.
- Все автомобили прошли предпродажную подготовку.
- Гарантия 24 месяца либо 100 000 км пробега (что наступит ранее).
- Условия поставки: склад г. Набережные Челны.
